BOWFIX | Industrial Gift Bow Application

Eine Sekunde.
Ein völlig neuer Auftritt.

Automatisierte Schleifenapplikation für die Verpackungsindustrie.

BOWFIX entdeckenProdukt anfragen

02Die Maschine

Designed to apply.Engineered to perform.

Präzise Verpackungsveredelung in einem automatisierten Prozess. Rund 3.000 mm Maschinenlänge — vom Einlauf bis zur fertig veredelten Verpackung.
BOWFIX Prototyp · Originalaufnahme

01 / 05 · Controlled Transport

Förderband

Die Verpackungen laufen kontrolliert auf dem Förderband in Richtung Applikationseinheit.

  1. 01
  2. 02
  3. 03
  4. 04
  5. 05

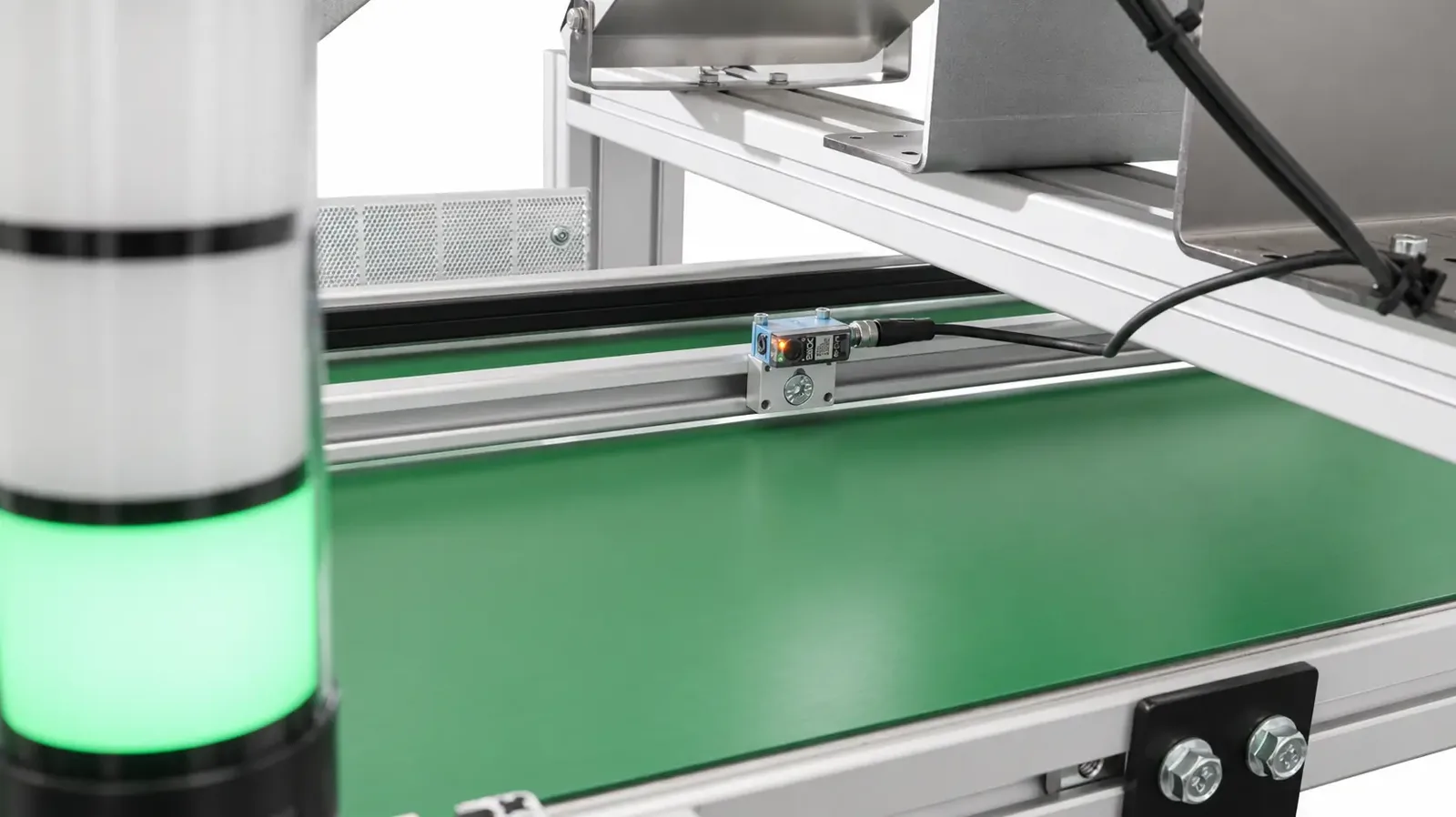

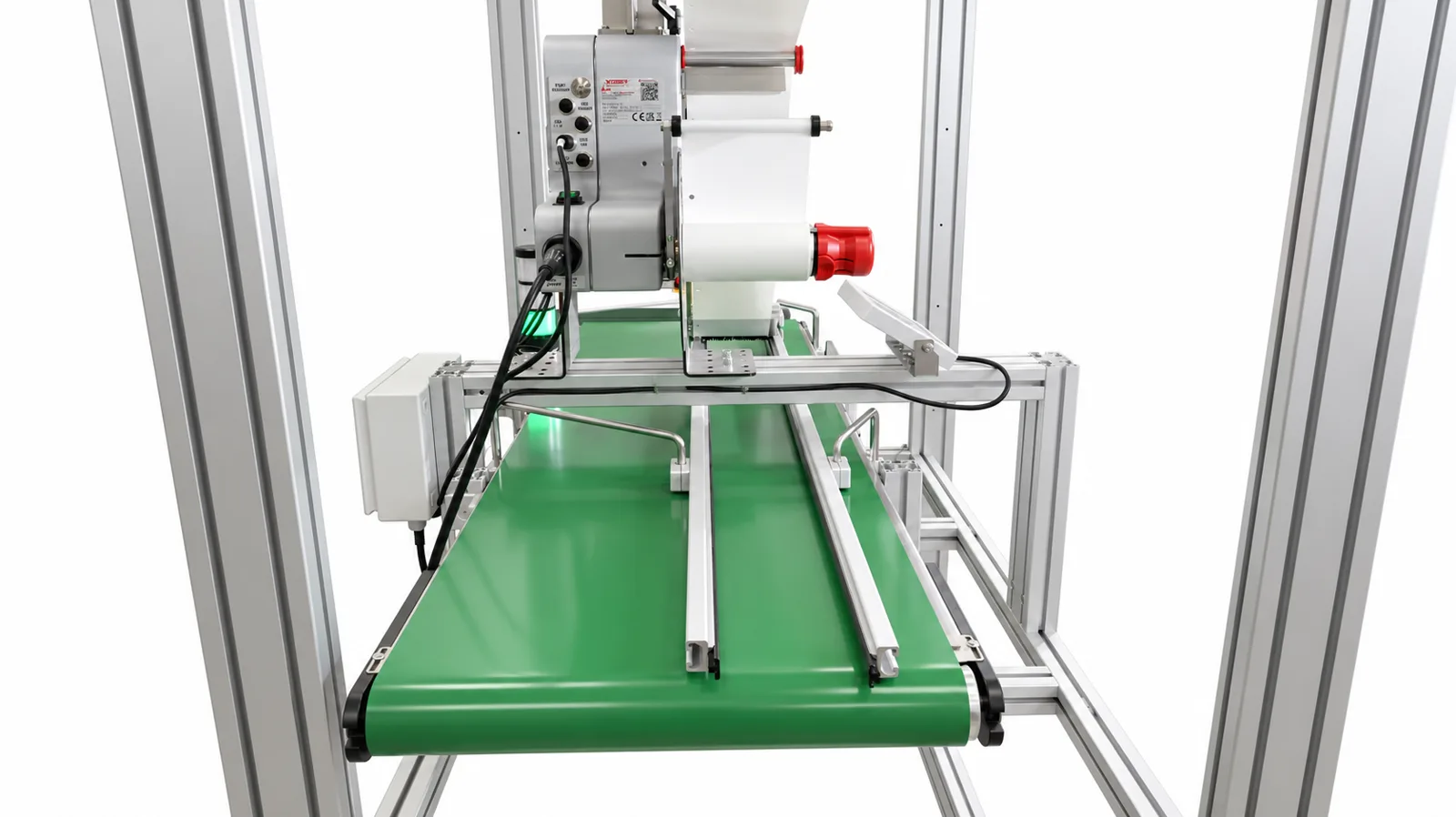

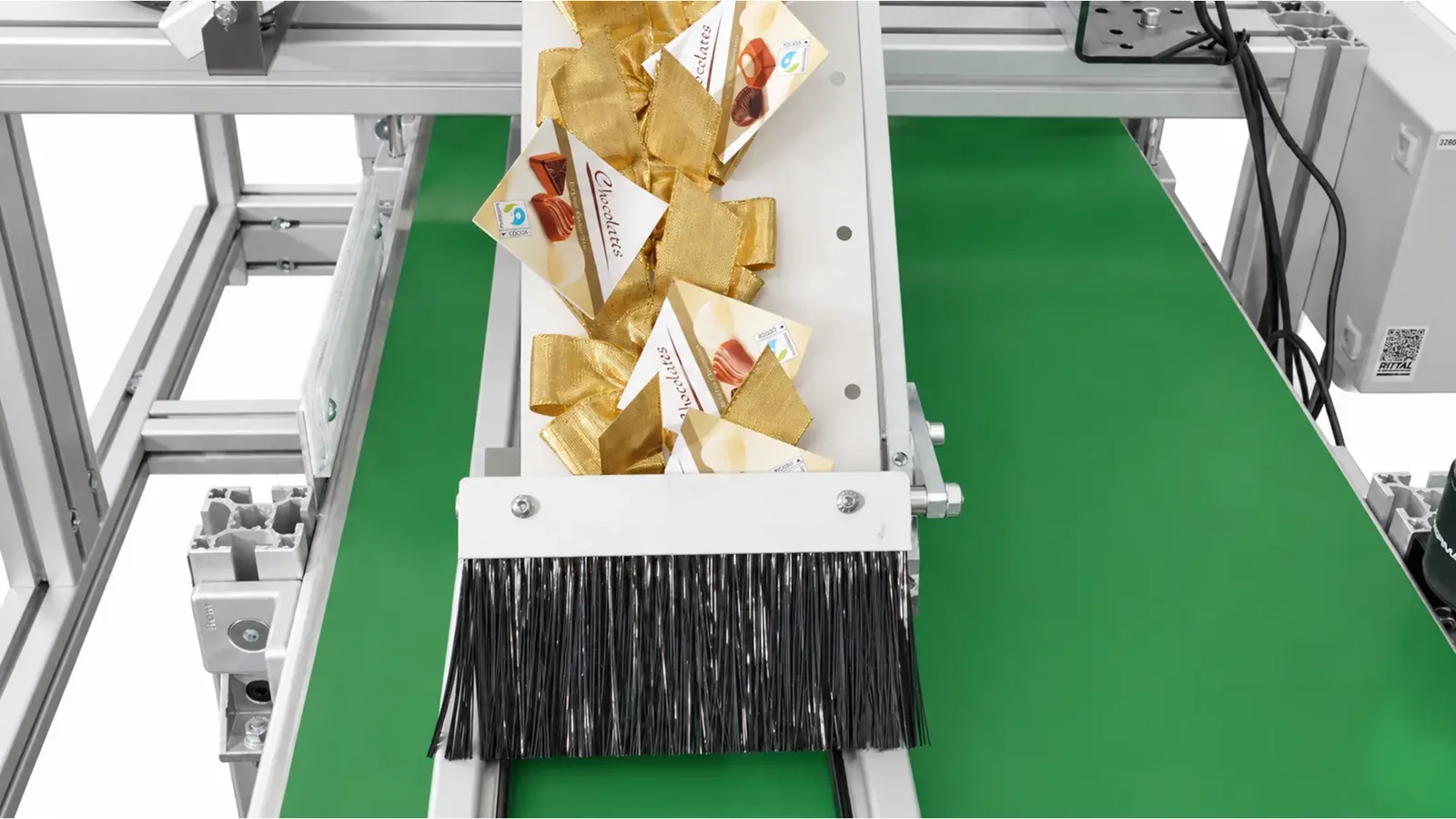

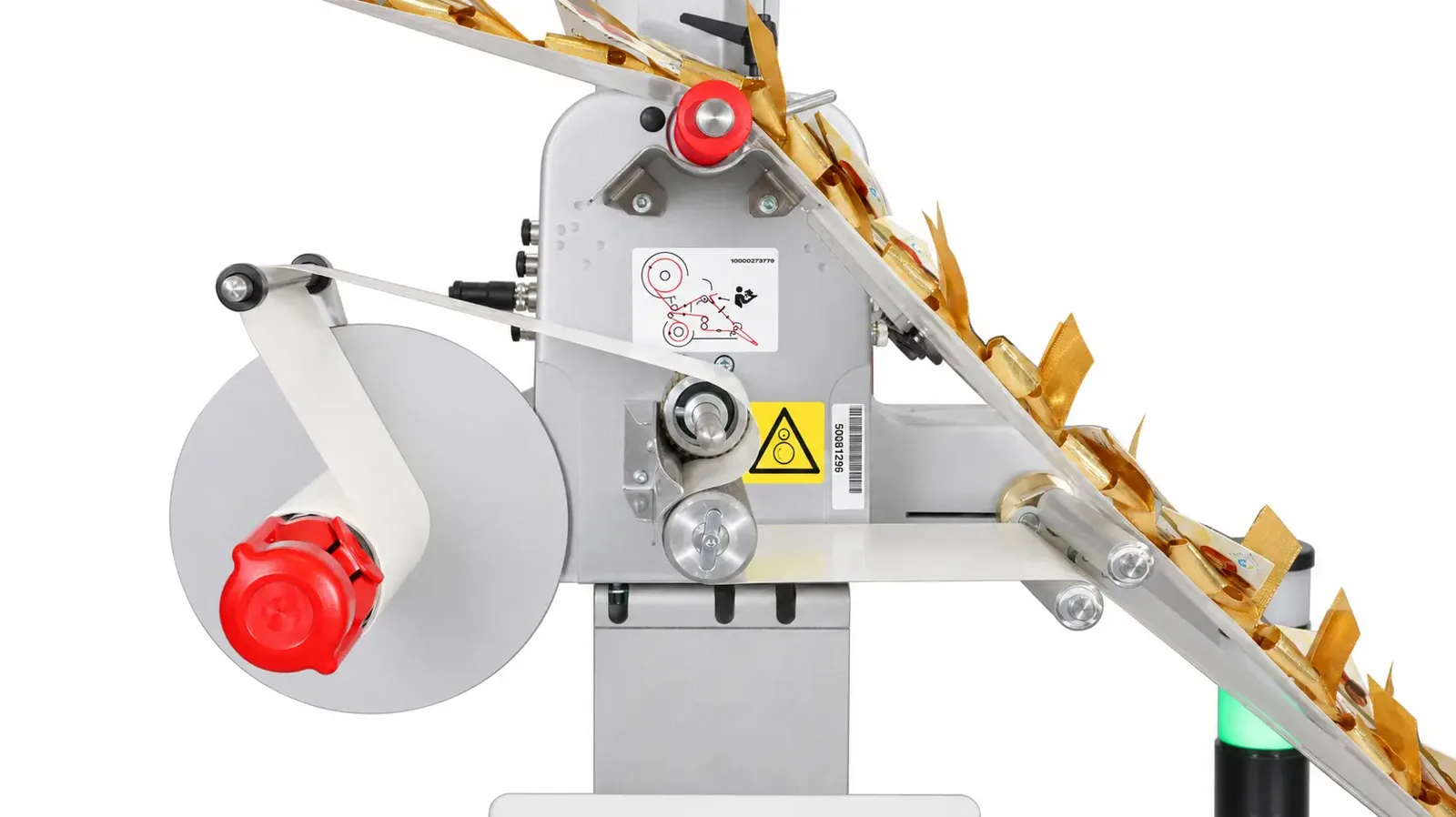

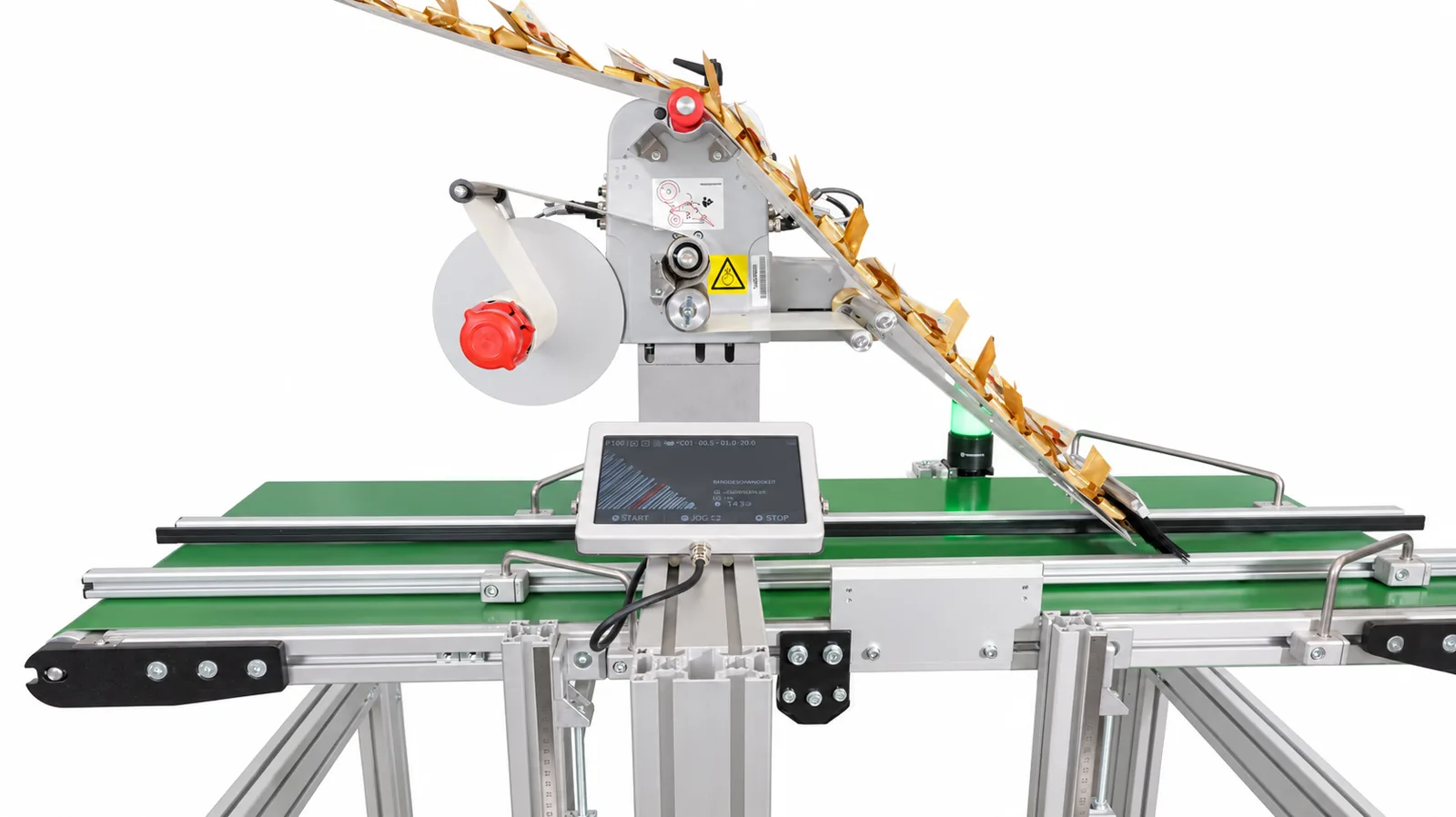

Grünes Förderband mit Führungsschienen im MaschinenrahmenSensor an der Verpackungszuführung und SignalsäuleApplikationseinheit über dem FörderbandDispenserrolle und Applikationsmodul im DetailSchleifenband mit goldenen Schleifen über dem grünen Förderband

Details

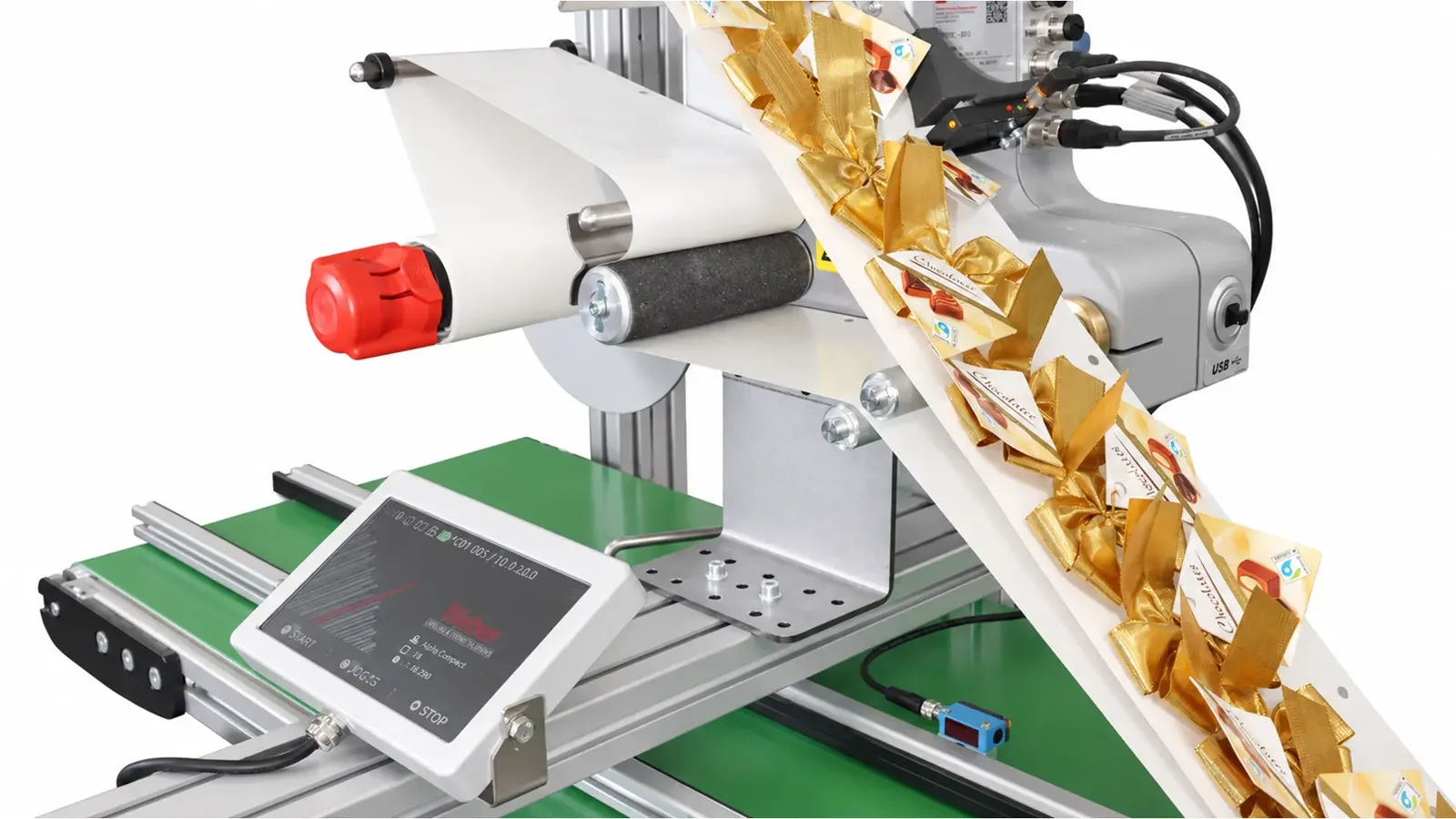

Touch-Bedienpanel und Dispenser mit goldenen Schleifen am Förderband

Bedienpanel

Prozessparameter und Fördergeschwindigkeit individuell einstellbar.

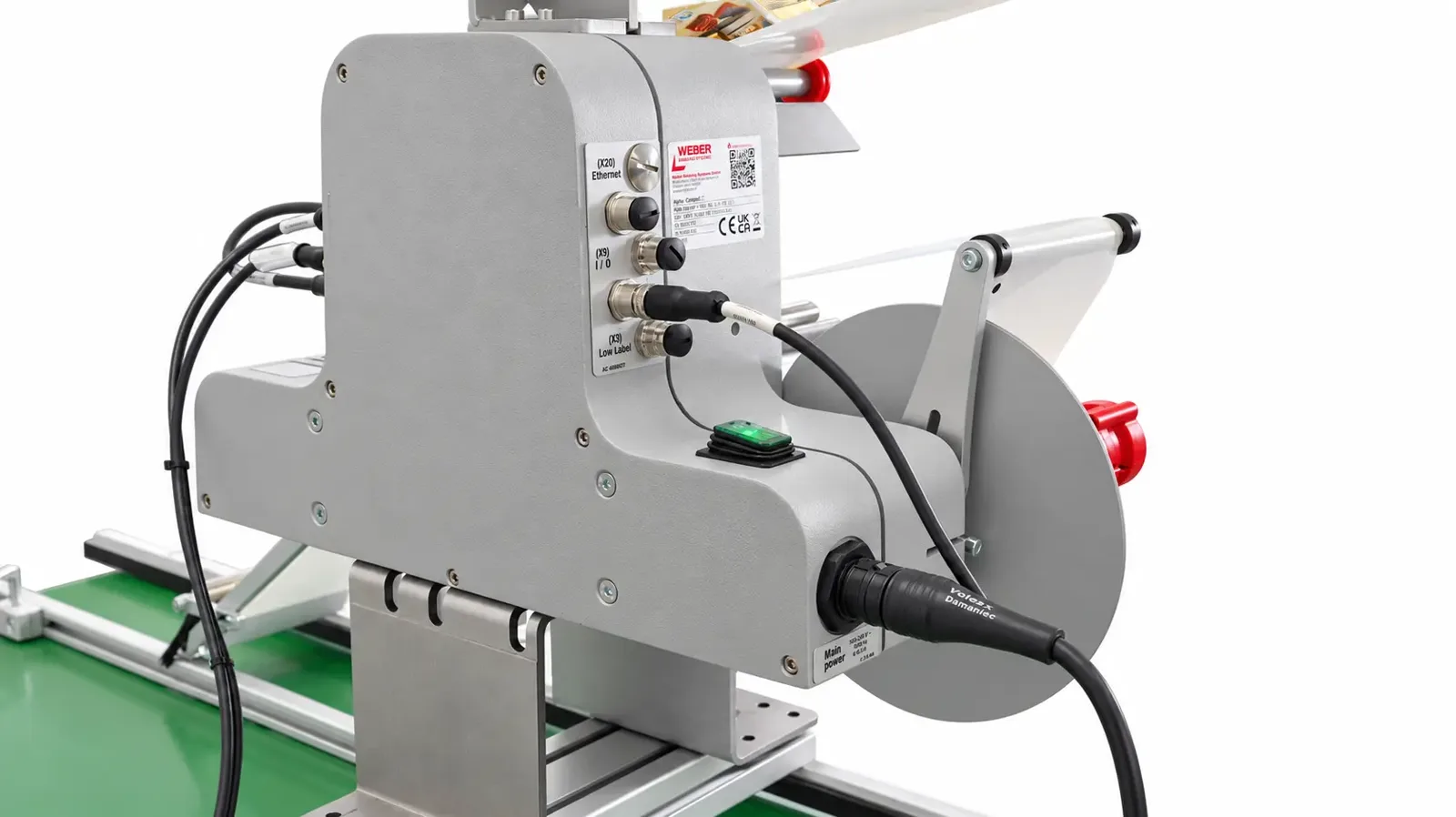

Seitenansicht des Applikationsmoduls mit Anschlüssen

Applikationsmodul

Kompaktes Modul, montiert über dem Förderband.

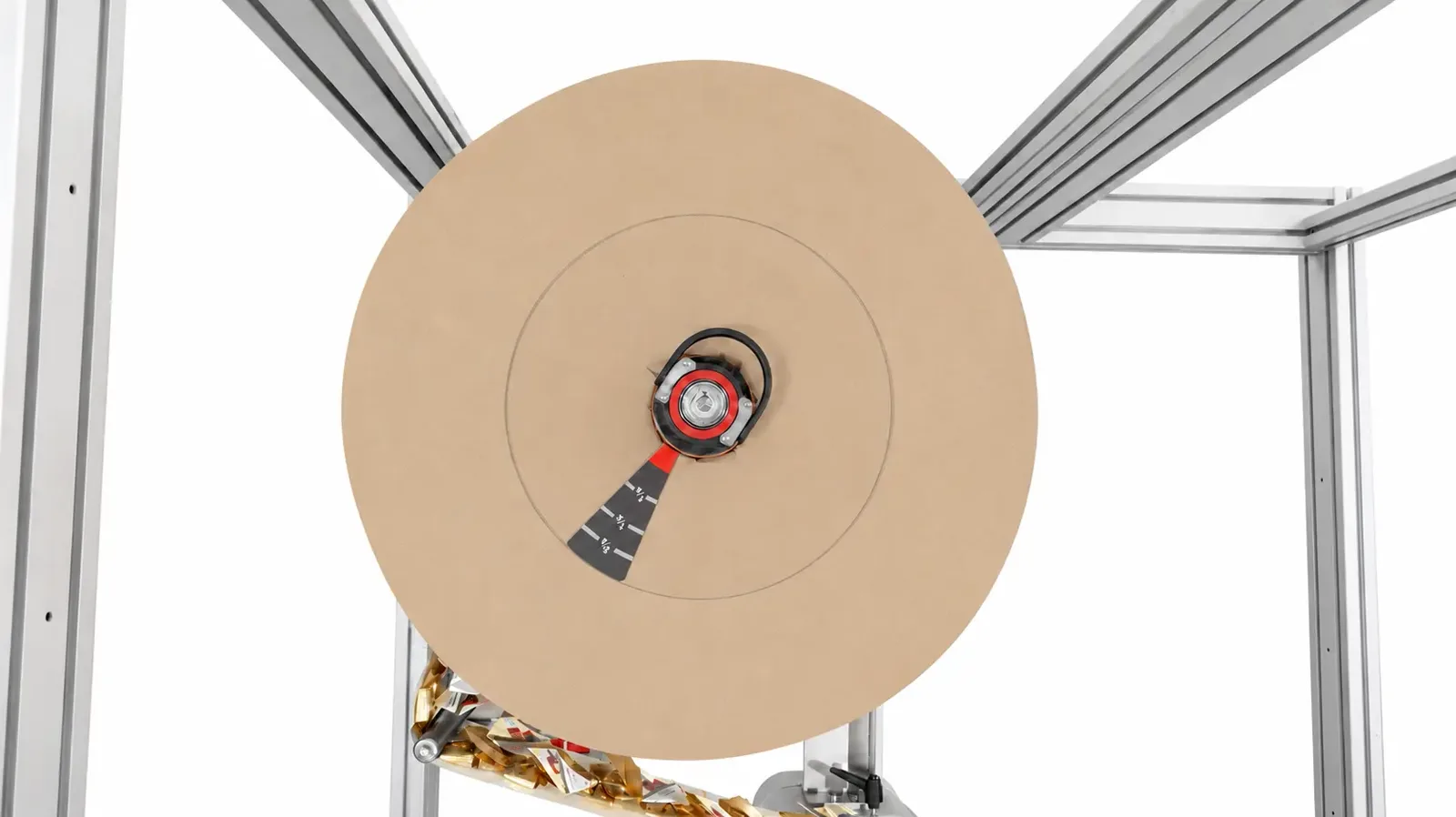

Schleifenrolle von oben im Maschinenrahmen

Schleifenrolle

Großformatige Rolle für einen kontinuierlichen Betrieb.

03How it works

Drei Schritte.Ein perfektes Ergebnis.

  1. Schritt 01

    Zuführen

    Die Verpackung wird über das Förderband zur Applikationseinheit transportiert.

  2. Schritt 02

    Applizieren

    Die selbstklebende Geschenkschleife wird über die Dispenserrolle auf die Verpackungsoberfläche übertragen.

  3. Schritt 03

    Veredeln

    Die veredelte Verpackung verlässt den Applikationsbereich und kann im nachfolgenden Prozess weiterverarbeitet werden.

04Performance

0

Verpackungen pro Minute

Beim Referenzformat 150 × 200 × 60 mm

≈ 0 Sek.

Reine Applikationszeit je Verpackung beim Referenzformat.

0

Verpackungen pro Stunde, rechnerisch bei kontinuierlichem Betrieb ohne Stillstandszeiten.

Leistungsangaben beziehen sich auf das definierte Referenzformat. Tatsächliche Werte können je nach Anwendung und Betriebsbedingungen abweichen.

05Flexibility

Eine Maschine.Viele Möglichkeiten.

150 mm200 mm
Schematische Draufsicht · H 60 mm

Verpackungsformat (B × L × H)

Referenz für alle Leistungsangaben.

Schleifenbandbreite

Applikationsposition

Demonstration der Konfigurierbarkeit — keine Bedienoberfläche der Maschine. Formatwechsel erfolgen manuell. Sonderbreiten und Sonderformate nach individueller Abstimmung.

Sonderformat anfragen

06Integration

Flexibel im Einsatz.Stark im Prozess.

Ob eigenständige Anwendung oder Integration in vorhandene Produktionsprozesse: BOWFIX lässt sich auf unterschiedliche Anforderungen abstimmen.

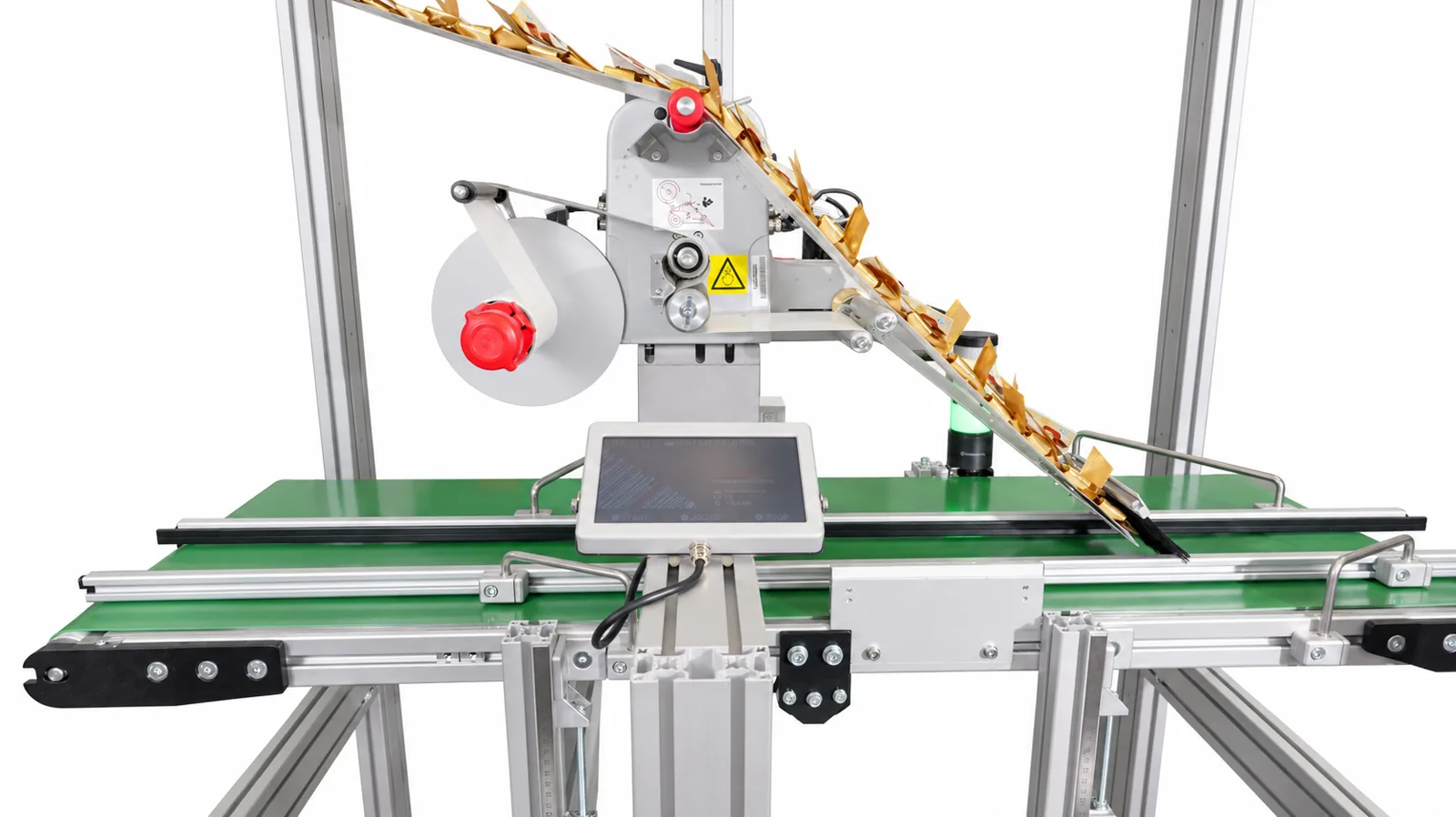

BOWFIX Frontansicht mit Applikationseinheit und Bedienpanel
VORGELAGERTER PROZESSNACHGELAGERTER PROZESSBOWFIX

Standalone
BOWFIX als eigenständige Applikationseinheit mit 220/230 V Netzanschluss.

Inline
BOWFIX als integrierter Bestandteil einer Produktionslinie. Schnittstellen werden projektbezogen abgestimmt.

Vor- und nachgelagerte Fördersysteme sind konzeptionell dargestellt.

07Business Case

Weniger Handarbeit.Mehr Potenzial.

Vorbelegte Werte sind transparente Rechenbeispiele. Durchsatz maximal ca. 45/Min. beim Referenzformat.

Unverbindliche Modellrechnung

Jährliches Verpackungsvolumen
660.000 Stk.
Theoretischer manueller Zeitaufwand
1.467 h / Jahr
Theoretische automatische Prozesszeit
385 h / Jahr
Bedien- und Überwachungsaufwand
220 h / Jahr
Rechnerische Differenz direkter Arbeitszeit
1.247 h / Jahr

Monetäre Bewertung der Zeitdifferenz

56.100 € / Jahr

Modellrechnung auf Basis Ihrer Eingaben. Eine rechnerische Zeitdifferenz entspricht nicht zwangsläufig einer realisierbaren Personalkosteneinsparung. Investitions-, Wartungs- und Betriebskosten sind nicht berücksichtigt; eine Amortisation wird daher nicht berechnet.

Individuelle Wirtschaftlichkeit besprechen

08Technische Daten

Technik, die sichanpassen lässt.

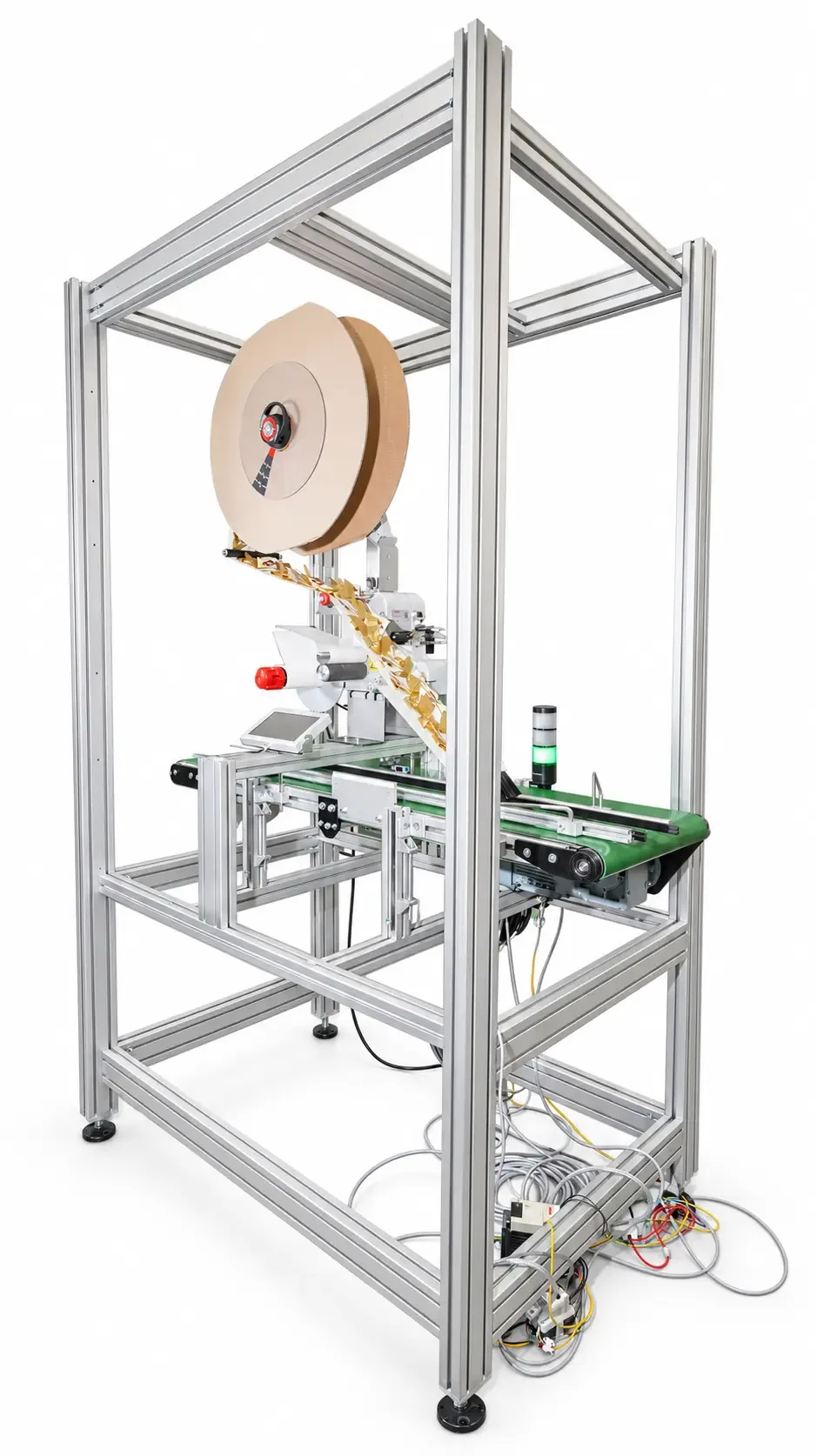

BOWFIX Prototyp, Gesamtansicht mit Aluminiumrahmen, Schleifenrolle und Förderband
Ca. 3.000 × 1.000 × 2.500 mm (L × T × H)
01
Maschinentyp
Automatischer Schleifenapplikator
02
Max. Verpackungsbreite
400 mm
03
Max. Verpackungshöhe
200 mm
04
Max. Verpackungslänge
500 mm
05
Verarbeitbare Schleifenbreiten
10 / 15 / 25 / 40 mm
06
Sonderformate
Nach individueller Abstimmung
07
Applikationsposition
Einstellbar
08
Formatwechsel
Manuell
09
Fördergeschwindigkeit
Einstellbar
10
Maschinenlänge
Ca. 3.000 mm
11
Maschinenhöhe
Ca. 2.500 mm
12
Maschinentiefe
Ca. 1.000 mm
13
Stromversorgung
220/230 V
14
Betriebsarten
Standalone / Inline
15
Applikationszeit
Ca. 1 Sekunde beim Referenzformat
16
Durchsatz
Ca. 45 Verpackungen pro Minute beim Referenzformat
17
Entwicklungsstand
Prototyp

Alle Angaben entsprechen dem aktuellen Entwicklungsstand. Technische Änderungen vorbehalten. Leistungsangaben sind anwendungsabhängig.

Ein offizielles technisches Datenblatt ist in Vorbereitung und kann auf Anfrage bereitgestellt werden, sobald es freigegeben ist.

09Anwendungsbereiche

Where presentationmatters.

Für Produkte, bei denen der erste Eindruck zählt.
Rote Confiserie-Verpackung mit goldener Schleife
Confiserie
Helle Kosmetikverpackung mit goldener Schleife
Beauty
Gestapelte saisonale Geschenkverpackungen mit Schleifen
Saisonal
  • 01Süßwaren und Confiserie
  • 02Kosmetik und Beauty
  • 03Geschenkartikel
  • 04Hochwertige Konsumgüter
  • 05Saisonale Geschenkverpackungen
  • 06Industrielle Verpackungsdienstleister

Mögliche Einsatzfelder — keine Kundenreferenzen. Abbildungen illustrativ.

10Kontakt

Make every packagea present.

Erfahren Sie, wie BOWFIX Ihre Verpackungsprozesse automatisieren kann.

BOWFIX befindet sich in der Prototypenphase. Individuelle Projektanfragen sind willkommen.
